CALCULO DIFERENCIAL E INTEGRAL SERIE SCHAUM

HOLA A TODOS QUE TAL AHORA LES TRAIGO UN EXELENTE LIBRO, IDEAL
PARA ESTUDIAR SI TIENES UN EXAMEN PROXIMO. YO LO USO Y ME DA RESULTADO MUY BUENOS.

CALCULO DIFERENCIAL E INTEGRAL SERIE SCHAUM

Descargar CALCULO DIFERENCIAL E INTEGRAL
SERIE SCHAUM
aqui

COMO SOLDAR

     Hola que tal, en esta ocasión les traigo un vídeo de algo muy importante a la hora de armar nuestros proyectos de electrónica, la parte de soldadura. Muchas veces cuando hacemos nuestros proyectos todo va bien, el diseño, la simulacion, la puesta en marcha en la protoboard, y a la hora de armar el PCB resulta q no funciona como debería o ni siquiera prende, y eso nos desalienta y nos hace sentir mal.

    Entonces empezamos a buscar el problema y nos damos cuenta que no soldamos bien, bueno pues aquí les dejo un vídeo que encontré en Internet no es mio pero esta muy bueno tiene algunos tips que son de gran ayuda espero les sirva.

Fuente de 0 a 15 volts

Fuente de 0 a 15 volts

(Irrompible y con protección)

Hola a todos ahora les traigo uno de los equipos indispensables que debemos tener en nuestro taller de electrónica la fuente de poder ajustable.

Podemos comprar una (muy caro) o podemos construir nosotros mismos nuestra propia fuente que nos permita trabajar en todas las prácticas de la escuela o en nuestros propios proyectos.
Sólo necesitaremos un transformador que sea capaz de entregarnos 18 Volts de tensión alterna en su secundario, con una posibilidad de corriente cercana a los 3 o 4 Amperes.

En el puente de diodos te sugiero utilizar diodos comunes de 6 Amperes X 600 o 1000 Volts. En el filtrado observarás que se utilizan dos capacitores de 4700 microfaradios. Te preguntarás por qué dos de 4700 y no uno solo de 10000. La respuesta es la siguiente: para obtener una menor resistencia serie equivalente (ESR). Esto permitirá lograr una mejor absorción y filtrado de los ruidos de alta frecuencia que existen en la red eléctrica y que, por supuesto, atraviesan el transformador de alimentación. Podemos decir también que si deseas utilizar cuatro capacitores de 2200 microfaradios sería mejor aún.

Para la etapa de regulación vemos al circuito integrado LM317 como actor principal y actuando como driver para excitar un TIP35.

El potenciómetro de control que se conecta referido a GND nos permite obtener una tensión de salida desde un valor mínimo y cercano a los cero volt hasta un valor máximo cercano a la tensión rectificada y filtrada.

Por su parte, el circuito de protección contra cortocircuitos se encarga de censar en forma permanente la tensión que circula a través de la resistencia de bajo valor que cierra el circuito a GND. A medida que circule mayor corriente por la resistencia de bajo valor que cierra el circuito de GND, obtendremos una mayor diferencia de potencial entre sus extremos por simple Ley de Ohm (V = I * R). Si la tensión obtenida en los extremos de esta resistencia supera un determinado valor, que será ajustado por RV2, el transistor Q2 pasará a la saturación (conducción plena) llevando el terminal de ajuste de tensión del LM317 a su valor mínimo. De este modo, la salida de tensión caerá al mínimo valor posible, evitando una circulación excesiva y peligrosa de corriente, esta una virtud muy importante de esta fuente de alimentación ya que de este modo obtendremos una protección integral absoluta. No sólo cuidaremos que nuestros circuitos no se destruyan ante un eventual malfuncionamiento de algún componente sino que, además, nuestra nueva fuente estará protegida contra accidentales cortocircuitos en su salida, es decir, en nuestros montajes, cualidad que la hace irrompible.

También es importante agregar que la inclusión de capacitores de 100nF en paralelo con 1nF en la salida no es solo por ponerlos ni tampoco lo es la colocación de capacitores electrolíticos en paralelo con capacitores cerámicos. La capacidad de conducción a GND de los ruidos inducidos por transistores o por radiofrecuencia cercana varía de un valor capacitivo a otro y de un tipo de construcción a otra. Es por esto que se colocan todos estos capacitores en paralelo. Todos los capacitores empleados en el circuito deben ser de 63 Volts de tensión de aislación y las resistencias o resistores serán de ½ Watt, salvo que en el circuito se indique otro valor.

El circuito empleado es muy sencillo de interpretar y sólo requiere de pequeños detalles a tener en cuenta por el armador, detalles que no deben dejarse de lado por más simples que parezcan. Por ejemplo muy elemental es no dejar de utilizar todos los componentes que se observan en el circuito, también no debemos de olvidarnos del fusible para evitar sobrecargas, un interruptor, y muy importante montar el tip35 en un buen disipador de calor, tampoco cambiar el valor de los capacitores mencionados en el esquema para que todo funcione al 100.

Lista de componentes:
6 Resistores:

R1 2 kilohms
R2 y R6 0.47 ohms
R3 1 ohm
R4 330 ohm
R5 10 kilohms

13 Capacitores:

C1 a C4, C11 de 1 nF
C5, C6 de 4700 uF
C7, C8, C10, C13 de 100 nF
C9 de 100 uF
C12 de 10 uF

1 Circuito Integrado:

U1 LM317T

2 Transistores:

Q1 TIP35
Q2 BC337

Diodos:

1 LED-Rojo
4 Diodos comunes de 6 Amperes X 600 o 1000 Volts.

Misceláneos
RV1 Pot 10k
RV2 Pot de 33k
TR1 transformador de 120 a 18 volts

Descargar el circuito en proteus aqui

Roland Larson Calculo y Geometria Analitica - Volumen1 y 2

Calculo y Geometria Analitica - Volumen 1 y 2
Larson, Ron & Hostetller, Robert P. (Editorial McGraw-Hill)

CALCULO VOL. I


INDICE:
Capítulo P. Preparación para el cálculo.

1. Límites y sus propiedades.
2. Derivación.
3. Aplicaciones de la derivada.
4. Integración.
5. Funciones logarítmicas, exponenciales y otras funciones transcendentes.
6. Ecuaciones diferenciales.
7. Aplicaciones de la integral.
8. Técnicas de integración, regla de L¿Hopital e integrales impropias.
9. Series infinitas.
Apéndices.
Soluciones de los ejercicios impares.
Índice de aplicaciones.
Índice analítico.

CALCULO VOL. II

10. Cónicas, ecuaciones paramétricas y coordenadas polares.
11. Vectores y la geometría del espacio.
12. Funciones vectoriales. 13. Funciones de varias variables.
14. Integración múltiple.
15. Análisis vectorial.



Descargar libro aqui

MPLAB

MPLAB es un editor IDE gratuito, destinado a productos de la marca Microchip. Este editor es modular, permite seleccionar los distintos microcontroladores soportados, además de permitir la grabación de estos circuitos integrados directamente al programador.

Es un programa que corre bajo Windows y como tal, presenta las clásicas barras de programa, de menú, de herramientas de estado, etc. El ambiente MPLAB® posee editor de texto, compilador y simulación (no en tiempo real). Para comenzar un programa desde cero para luego grabarlo al μC en MPLAB® v7.XX los pasos a seguir son:

1.- Crear un nuevo archivo con extensión .ASM y nombre cualquiera
2.- Crear un Proyecto nuevo eligiendo un nombre y ubicación
3.- Agregar el archivo .ASM como un SOURCE FILE
4.- Elegir el microcontrolador a utilizar desde SELECT DEVICE del menú CONFIGURE

Una vez realizado esto, se está en condiciones de empezar a escribir el programa respetando las directivas necesarias y la sintaxis para luego compilarlo y grabarlo en el PIC.

Descargar Mplab 8.86 aqui

Herramientas para electrónicos (Esenciales)

El entusiasmo por la electrónica y los montajes que encontramos al alcance de un clic en la web, nos llevan a pensar siempre en tener un espacio en el hogar dedicado a realizar estos proyectos. No todos tienen un completo taller o laboratorio montado con las herramientas, dinero  e instrumentos más modernos;  mucho menos quienes descubren la afición a una edad avanzada. Sin embargo,  podemos armar una pequeña lista de las cosas necesarias, elementales y esenciales que todo “experimentador urbano de la electrónica” debe tener. Nadie nace siendo Ingeniero, alguna vez hay que empezar y si este es tu momento, aquí tienes 10 herramientas que no pueden faltar en tu flamante espacio de trabajo.

Uno de los elementos principales que debemos tener antes de decidir la estructura y los elementos necesarios para nuestro taller es el concepto de orden, prolijidad y organización. Es decir, no servirá de nada gastar montañas de billetes en infraestructura si no somos capaces de limpiar, al menos, el teclado de nuestra lap.

El banco de trabajo

Un viejo escritorio, una mesa de madera, o una gran mesada soportada por una estructura de hierro puede ser un buen lugar para trabajar. Las medidas pueden variar, de acuerdo al lugar que dispongas.

Tu espacio de trabajo debe tener luz, mucha luz. Natural o artificial, pero mucha iluminación al fin. Esto es muy importante para minimizar los errores constructivos y para crear un ambiente agradable. Un lugar oscuro es triste y pequeño. Un lugar bien iluminado genera la sensación de ser amplio y agradable, por lo tanto, colocar la mesa de trabajo cerca de una ventana donde la claridad del día pueda ingresar es una opción sana y apropiada.

Instrumentos

El instrumento elemental es el multímetro, polímetro o téster, según como te guste llamarle. En esta herramienta no debes economizar gastos o fijarte en marcas que no representen una garantía de calidad.

A esto hay que agregarle un Capacímetro y un Medidor de ESR para asegurarnos de que los capacitores (o condensadores) estén en buen estado ante fallas inesperadas o si nuestro trabajo está destinado a la reparación. Un medidor de inductancias o puente LRC será importante si nuestro horizonte es el diseño de circuitos de radiofrecuencia o filtros pasa-banda muy específicos. Por último, y también incorporado dentro de los que no pueden faltar, está el osciloscopio. El problema de estos equipos es muy simple: La existencia de tantos controles para ajustar, hacen que muchos no sepan, luego de haberlo comprado, siquiera ponerlo en funcionamiento. En el mejor de los escenarios, no llegarán nunca a aprovechar todas sus prestaciones y habrán gastado billetes sólo en algo que les dará mucha “apariencia de saber”. Un buen osciloscopio sencillo puede ser más útil que el más caro de los Tektronix. No tires el dinero aquí, aprovéchalo en otras herramientas útiles que no podrías comprar por gastar tanto dinero en algo que apenas aprovecharás un 2%. Para comenzar escoge uno  bueno y sencillo; ya tendrás dinero para comprar los más caros.

Herramientas para soldar

El soldador (también conocido como “cautín”) es uno de los elementos más importantes de nuestro selecto grupo de herramientas. Su calidad y nuestra habilidad en el uso de esta herramienta serán los factores primarios para alcanzar un trabajo correcto. Si aún crees que te falta algo de destreza en la práctica de este trabajo, te invitamos a repasar los conceptos elementales que explican los primeros pasos y algunos pequeños secretos que te guiarán hacia un manejo adecuado del soldador. Además, debes considerar la posibilidad de tener varios modelos de soldadores porque cada uno será específico para diferentes trabajos, con un soldador tipo pistola de 100Watts y otro de punta fina de no más de 30Watts tendrás resuelto el 95% de los trabajos que desarrolles, al menos, durante los primeros años.

Lo que no debe faltar en este grupo de herramientas es un buen sistema para des–soldar componentes. La técnica para realizar una buena y cuidada des-soldadura será fundamental para no romper vías del PCB, o quitar estaño en lugares erróneos y hasta poner en cortocircuito vías adyacentes a tu zona de trabajo. Aléjate de los que quitan el estaño con los tubos plásticos de los bolígrafos. Ésa técnica sólo te llevará a hacer trabajos de mala calidad y llenarás de estaño muchos lugares que al momento de darte cuenta, será demasiado tarde. Por lo tanto, una buena cantidad de mallas des–soldantes y buen des–soldador del tipo pistón ya serán suficientes para hacer buenos trabajos.

Protoboard, Breadboard o Placa de pruebas

Las tradicionales placas donde los componentes de insertan y no requieren soldaduras para poner en marcha un pequeño diseño son, para el mundo del hardware, lo que un simulador de circuitos electrónicos es para el mundo del software. Antes de tomar la decisión de armar o no un complejo PCB que incluya muchas secciones de pequeños circuitos individuales, un protoboard es un elemento de suma utilidad para comprobar el funcionamiento de circuitos. Es muy útil para hacer mediciones, ensayos y todas las pruebas necesarias para ultimar los detalles que nos aseguren que el hardware de la vida real funcionará tan bien como el software simulador en el mundo virtual. Aunque muchas personas no miran con buenos ojos este tipo de productos, no debieras dejar de experimentar un poco con una de ellas.

Fuentes de energía

La diversidad es la estrella en este grupo de materiales que debemos tener entre nuestras herramientas esenciales. Las baterías de diferentes tipos, AA o AAA, alcalinas o recargables son una buena alternativa cuando trabajamos con circuitos de baja complejidad y pocas exigencias energéticas. Cuando los desarrollos se tornan más complejos e intervienen servomotores, relés o circuitos con mucha iluminación, la presencia de una batería Lead – Acid se hace una necesidad. Con los 12Volts 7Amperes que puede entregarnos esta batería, podemos dar vida y acción a muchos circuitos. Además, si contamos con un buen cargador y con una fuente que sea capaz de administrar la energía de la batería ofreciéndonos 5Volts y 3,3Volts para todo tipo de aplicaciones con microcontroladores, estaremos en buenas condiciones de trabajo.

Pequeños lotes de componentes seleccionados

debes contar con un lote mínimo de materiales de uso cotidiano, pero que no es necesario tener toda la electrónica del mundo en tu habitación. Es probable que sea muy complejo y aventurado enumerar todos y cada uno de los elementos necesarios y esenciales, pero una pequeña lista puede incluir, por ejemplo, a estos transistores entre los elementos más importantes:

•             Transistores NPN de uso general (BC548, C1815, 2N2904)

•             Transistores PNP de uso general (BC558, A1015, 2N3906)

•             Transistores NPN de hasta 1 Amper (BC337, BC639)

•             Transistores PNP de hasta 1 Amper (BC327, BC640)

•             Transistores NPN de potencia (TIP41, 2N3055)

•             Transistores PNP de potencia (TIP42, 2N2955)

•             Transistores MOSFET de canal N (IRFZ44N)

Los diodos más importantes podrían ser:

•             1N4148

•             1N4007

•             1N5408

•             UF4007

•             UF5408

•             Zeners de todo tipo (hasta 20 Volts) de 500mW y 1W de potencia.

Además, otros esenciales son:

•             LEDs de colores, bicolores (rojo y verde),  RGB (rojo, verde y azul) y blancos.

•             Resistencias pequeñas (1/8, 1/4 Watt) y algunas de bajo valor (0,22 hasta 10 Ohms) de 2 o 4  Watts.

•             Capacitores Electrolíticos de 10uF, 22uF, 47uF, 100uF, 220uF, 470uF y algunos de 1000 y 2200uF, todos por 25Volts y hasta 50 o 63Volts.

•             Capacitores cerámicos de 1nF, 10nF, 100nF, 22pF y 47pF, todos por 50Volts, son un buen comienzo.

•             Reguladores de tensión 78XX, LM317 y, si el presupuesto alcanza, LM2940 y MC34063A

•             Potenciómetros y/o resistores ajustables de valores típicos, 10K, 50K y 100K

•             Pequeños altavoces o parlantes para prácticas de amplificación.

Por supuesto, microcontroladores, cristales, pantallas LCD, pulsadores, conectores y cables de interface no pueden faltar nunca, pero estos materiales no se compran en cantidad. Sólo lo justo y necesario ya que su precio suele ser elevado para cualquier bolsillo. Todo lo que antes enunciamos y listamos puedes comprarlo por el mismo precio que un calzado deportivo. Es decir, tus padres no tendrán que vender la casa para ayudarte en los comienzos. Y lo más importante, o dicho de otro modo, la mayor cantidad de materiales las obtendrás desde placas para despiece, es decir, para “canibalismo”. Nunca dejes de husmear en viejos equipos antes de arrojarlos a la basura. Allí puede haber un tesoro oculto muy valioso que, con paciencia y tiempo, puede ofrecerte miles de componentes. Y por último, también contando con un presupuesto ampliado, algún módulo Arduino, chipKIT o mbed pueden ser bienvenidos para iniciar prácticas desde el primer día.

Solventes, Limpiadores, Lubricantes, Grasas

Para limpiar los desagradables restos de resina y/o escoria que se originan en los alrededores de una soldadura en un PCB, la mejor opción en solventes o líquidos limpiadores es el alcohol isopropílico. Su uso se ha popularizado lo suficiente como para que lo encontremos en cualquier tienda de componentes electrónicos y este solvente será preferible sobre otros más potentes, como la acetona o el removedor de pintura conocido como “thinner”. Por supuesto, estos también deben ser parte de nuestro inventario de materiales de trabajo, pero para las placas, el alcohol isopropílico es la mejor opción. Seca a los pocos minutos, no deja restos de humedad y su manipulación no es tóxica ni peligrosa

Por el lado de los lubricantes más populares encontramos el clásico WD-40 o alguno más liviano orientado a máquinas de coser o cortar cabello. Lo importante es tener siempre a mano lubricantes para activar mecanismos atascados o endurecidos

Pequeñas herramientas de mano

Este grupo de herramientas no requiere mayores explicaciones, justificativos y/o recomendaciones. Aquí, tu criterio sobre el trabajo a realizar te llevará a comprar, por ejemplo, las pinzas del tamaño adecuado,pinzas de corte o alicates. Hay pequeños para terminales finos y delicados como también hay de fuerza para duros alambres de más de 2 milímetros de diámetro. Destornilladores del tipo Philips, Torx, Allen, o plano de diferentes tamaños y longitudes. Debes tener los destornilladores adecuados para cada tipo de tornillo que encuentres en tus tareas diarias. Lo mismo ocurre con las llaves para sujetar o aflojar tuercas o tornillos de cabeza hexagonal.

Estas herramientas deben ser de excelente calidad. En mi caso, aún utilizo herramientas que he comprado hace muchos años, con mucho esfuerzo y sacrificio, pero con la convicción de obtener herramientas para toda una vida de trabajo.

Bibliografía

A pesar de que los manuales de texto ya comienzan a ser cosas del pasado y hasta piezas de museo, una conexión a Internet puede ser una de las herramientas básicas para desenvolverse en el mundo de la electrónica. La disponibilidad de las hojas de datos en pocos segundos puede ayudarte a saber si tal o cuál componente será el más apropiado para tus diseños. Además, será una fuente inagotable de circuitos, opciones, experimentos resueltos y nuevos conocimientos. La web no es sólo facebook, el acceso a la información técnica pareciera que no tiene fin y cada día se incrementan los espacios donde la gente se reúne a compartir sus experiencias. Foros, blogs, páginas personales, libros, videos en YouTube; todo está allí a un clic de distancia. No puedes (ni debes) dejar de tener acceso a esta tremenda biblioteca mundial que cabe en un pequeño monitor.

Misceláneos (La sección más amplia e importante)

Todo lo que se pueda enumerar, catalogar u organizar en grupos, tendrá siempre elementos que no tengan ubicación adecuada en ningún espacio específico y a ese lugar se lo denomina “Misceláneos”. En muchas ocasiones, me ha sucedido que en este sector he encontrado las herramientas más obvias y útiles. Por ejemplo, una lente de aumento para observar en detalle una sección de un PCB o algunas soldaduras dudosas, ¿en que grupo entra? Otro, una luz móvil, una linterna, una luminaria que pueda ser llevada hasta cualquier rincón de un equipo.  ¿Quieres más? Una balanza: conocer el peso final de un desarrollo puede ser crítico en, por ejemplo, vehículos propulsados a baterías como puede ser un avión RC o un Quad. Ahora, otro que no entró en el grupo 7: la grasa siliconada, disipadora de calor. Indispensable en el montaje de transistores de potencia sobre un disipador de aluminio.

Cinta adhesiva aislante, plástica o de papel, precintos plásticos, imanes, instrumentos de corte, pistolas para soldar con silicona plástica, una aspiradora y pinceles para quitar el polvo de los equipos sucios, llenos de tierra, escobas y cestos de basura (tu espacio de trabajo debes mantenerlo limpio tú) y hasta una cámara fotográfica para alcanzar la eternidad de tus desarrollos recién terminados. Es decir, en Misceláneos quizás entre los más surtido, variado y porque no, lo más costoso del montaje de nuestro taller o laboratorio, pero no quieras hacer todo de la noche a la mañana. Las grandes obras llevan mucho tiempo de gestación y tu espacio de inspiración y creación no será la excepción.

PROTEUS 7.10

Proteus es una compilación de programas de diseño y simulación electrónica, desarrollado por Labcenter Electronics que consta de los dos programas principales: Ares e Isis, y los módulos VSM y Electra. ISIS
El Programa ISIS, Intelligent Schematic Input System (Sistema de Enrutado de Esquemas Inteligente) permite diseñar el plano eléctrico del circuito que se desea realizar con componentes muy variados, desde simples resistencias, hasta alguno que otro microprocesador o microcontrolador, incluyendo fuentes de alimentación, generadores de señales y muchos otros componentes con prestaciones diferentes. Los diseños realizados en Isis pueden ser simulados en tiempo real, mediante el módulo VSM, asociado directamente con ISIS.
ARES ARES, o Advanced Routing and Editing Software (Software de Edición y Ruteo Avanzado); es la herramienta de enrutado, ubicación y edición de componentes, se utiliza para la fabricación de placas de circuito impreso, permitiendo editar generalmente, las capas superficial (Top Copper), y de soldadura (Bottom Copper).

Descargar Proteus 7.10 aqui

BALIZA

Una señalización luminosa a partir de diodos LED no es ninguna novedad. Sin embargo, en esta oportunidad vamos a sacar la máxima posibilidad de prestaciones, que tenemos a nuestro alcance, partiendo de un sencillo PIC12F675. Esta tiene múltiples efectos luminosos, gracias a los 32 diodos LEDs que hemos utilizado en su construcción y a la facilidad de uso que presentan los expansores de puertos, como el PCA9554. En esta oportunidad, con sólo dos hilos (Bus I2C, SDA y SCL) construiremos una fuente luminosa muy útil y eficaz, en su aplicación como señalización de alerta. Por supuesto, tú puedes reformar este circuito y transformarlo en la fiesta de luz y color que tu imaginación decida.

    Los expansores de puertos PCA9554, que trabajan mediante el Bus I2C y permiten a microcontroladores pequeños aumentar el número de pines de entrada y salida de datos, nos ayudarán en esta oportunidad a construir una baliza que puede funcionar con varias fuentes de alimentación. Partiendo de un pequeño microcontrolador PIC 12F675 (4 pines por lado) realizaremos un programa capaz de manipular cuatro expansores con 8 LED cada uno y así iluminar en forma individual hasta un máximo de 32 LEDs. El expansor de puertos utilizado no es el más grande del mercado, ni el mejor en su especie; sin embargo, a partir del concepto volcado en el artículo, tú puedes utilizar el que tengas disponible o aquel que sea tu preferido. Todo este montaje está pensado para ser aprovechado en forma móvil y en él hemos dispuesto la posibilidad de alimentación con dos baterías AA, que pueden ser recargables o alcalinas comunes. Como opción alternativa, también hemos incorporado la opción de alimentación desde el encendedor de cigarrillos de coche y para este propósito incorporamos en el circuito un regulador de 3,3Volts – 1Amper (AZ1117).

Circuito sugerido para la fuente de alimentación y el 12F675

Aspecto del PCB utilizado para esta placa inicial con el 12F675

El diodo D3 (1N5819) es un diodo Schottky que permite la protección de las baterías, al mismo tiempo que ofrece una baja caída de tensión al circuito de alimentación, mientras tiene las baterías colocadas. El uso de este tipo de diodo es muy importante para el caso en que utilicemos baterías recargables ya que, con sólo dos unidades, estaremos al límite de operación de los circuitos integrados. Los ensayos de funcionamiento nos han demostrado una duración muy prolongada de funcionamiento, lo que indica  que su uso en este desarrollo es una buena alternativa energética cuando no se tiene otra disponible. Por supuesto, dos baterías alcalinas alcanzan mayor tensión (3Volts), aunque su duración efectiva puede resultar menor debido a la baja capacidad de corriente que pueden suministrar en forma continua. Aprovechando la mención del consumo de corriente, podemos decir que el mismo no es constante y varía con el encendido de los LED, pero en situaciones de encendido máximo, observamos corrientes aproximadas a los 250mA, esto es, un valor que permite una duración de varias horas para cualquier tipo de baterías.

Construcción tipo "torre" con alambres para comunicar las placas de LED entre sí.

Puede resultar llamativo y notorio la cantidad de capacitores (o condensadores) en la entrada de 12Volts, pero debes tener en cuenta que trabajaremos en posibles escenarios de mucho ruido eléctrico, el cual debe ser bien absorbido y anulado para disponer de un trabajo confiable del microcontrolador; sin detenciones, ni funcionamientos erráticos. R2 tiene como misión descargar la energía acumulada en los capacitores al quitar la alimentación. Durante los ensayos, descubrimos funcionamientos anómalos al desconectar y volver a encender el equipo y la respuesta estaba en que el microcontrolador no alcanzaba a “apagar” su funcionamiento y no se lograba un RESET efectivo de la unidad. Podrás observar también que, en el firmware del PIC, está contemplado el funcionamiento con el oscilador interno a 4Mhz y el RESET interno, minimizando de esta manera la cantidad de componentes alrededor del 12F675. Tampoco hemos incorporado un interruptor de encendido – apagado a la unidad en virtud que no lo creemos necesario. Si se instala la baliza es porque debe estar en marcha, de lo contrario se la retira y así estimamos que la llave de encendido no es necesaria para esta aplicación. Por supuesto, tú puedes incorporar una en el montaje si lo deseas. Por último, podemos decir que el diodo zener D2 está colocado para asegurar una baja tensión de entrada al regulador AZ1117 y evitar de este modo, el uso de un disipador de calor para su encapsulado.

Placas de LED para diferentes direcciones de cada PCA9554

Placa de LED terminada y vista del lado de los componentes

Las cuatro placas terminadas dond se aprecia el PC9554 en cada una

A partir de esta placa, que es la inicial en “la torre”, se envía al resto de las placas la alimentación y el bus de datos I2C (obtenido por software), en una doble línea construida por sencillos alambres desnudos verticales, aprovechando el tipo de montaje empleado y que todas las placas de los expansores poseen la misma construcción, que sólo varían en el direccionamiento (pines A0, A1 y A2) con su conexión a GND o a Vcc. Como te expresamos antes, estas placas poseen este montaje particular en función de que la idea original es su aplicación como baliza de señalización, pero reiteramos que esto es sólo un concepto, tú puedes reformar este desarrollo y transformarlo en cualquier otra aplicación útil, recordando que con los tres pines de direccionamiento (si utilizas el mismo expansor de puertos) puedes construir una matriz de 7 grupos de 8 LEDs, es decir, puedes trabajar hasta con 56 LEDs en forma individual.

Circuito propuesto para la conexión de los PCA9554. En los pines 1, 2 y 3 seleccionarás la dirección dentro del Bus I2C

El circuito alrededor de cada PCA9554 es muy simple y sólo requiere de la alimentación adecuada, dos resistencias de 10K para las líneas SDA y SCL del Bus I2C y entre las 4 placas (todas en paralelo) se logra una resistencia resultante de 2,5K por línea para polarizar estos pines. Este valor es adecuado al trabajar con baterías recargables (baja tensión de alimentación). Por su parte, la resistencia seleccionada para las conexiones de salida, en nuestro caso nos brinda una corriente segura de 18mA por LED, trabajando a 3,3Volts. A menor tensión, en el caso de las baterías, la corriente disminuirá y con ella lo hará el brillo de los LEDs, pero a pesar de esto el desempeño de la unidad se mantiene en un nivel muy útil, con una iluminación brillante.

Video 1

http://www.youtube.com/watch?feature=player_embedded&v=UBV8vRwp3EU

El resto es imaginación para el armado y montaje de esta aplicación u otra que decidas realizar a partir de este concepto de expansión de puertos. En nuestro caso, los tiempos de ejecución no mostraron inconvenientes a pesar de trabajar con sólo 4Mhz de reloj en el microcontrolador. Uno de los posibles inconvenientes que esperábamos detectar era algún tipo de parpadeo o un funcionamiento entrecortado, al sumar la baja frecuencia de reloj con los tiempos de ejecución de las instrucciones de encendido y apagado de los LEDs, sin embargo, esto fue algo que no sucedió. De todos modos, para aplicaciones que requieran una alta tasa de refresco (por ejemplo, una matriz más grande) quizás debas incorporar un cristal externo de 20Mhz acoplado al 12F675 o algún tipo de microcontrolador que pueda funcionar a mayor frecuencia. Para todos estos cambios, es probable que sea una buena idea trabajar con 5Volts en la alimentación a los LEDs.

Video 2

 http://www.youtube.com/watch?v=OlbSgpG33C8&feature=player_embedded

Para el coche, para un letrero publicitario, para una señalización vial, para indicar una zona peligrosa en la noche y para muchas aplicaciones más, esta Baliza NeoTeo puede resultar de gran ayuda por su portabilidad y su posibilidad de alimentarse desde varias fuentes de tensión. Recuerda que los PCA9554 utilizados en este montaje son muestras gratis que tú puedes solicitar a Texas Instruments y que siempre estamos compartiendo experiencias de trabajo sobre éste y muchos temas de interés en el Foro de Electrónica de NeoTeo. Te esperamos allí, para disfrutar entre todos de tus aplicaciones y desarrollos con este simple, pero sorprendente expansor de puertos que te ayudará a alcanzar grandes montajes con pequeños microcontroladores. ¿Ya tienes pensado cómo construirás tu baliza?

para descargar codigo fuente y PCB:

http://www.4shared.com/rar/u0F3JViJ/BALIZA_2.html

toda lainformacion es propiedad Mario Sacco y de la revista NeoTeo

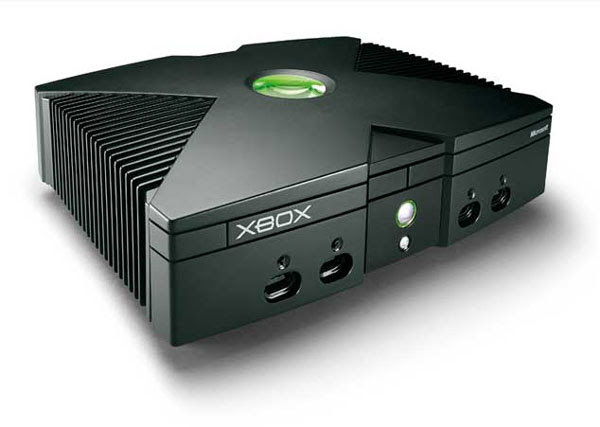

DESBLOQUEAR XBOX

Seguramente, cuando "modifiquemos" nuestros xbox cambiaremos el HD y para no dejar por ahi 8 gigas sueltos se lo meteremos a nuestro pc.

Antes de empezar debereis conseguir la herramienta que se ha usado para desbloquear el disco duro llamada Config Magic, esta compilada con el XDK de MS y aquí no podemos dar la información de donde conseguirla. En concreto hemos usado la versión Config Magic FINAL. También para el formateo del disco duro usaremos Windows 2000 Professional o Windows XP Professional.

ATENCIÓN: Sólo podremos desbloquear un disco duro de Xbox usando Config Magic si el disco duro está en la consola que lo traía. No podremos desbloquear el disco duro en otra consola que no sea la suya.

      DESBLOQUEAR DISCO DURO.
Arrancamos la consola con su disco duro de serie dentro conectado de forma normal. Hay que ejecutar Config Magic, podremos ejecutarlo desde el disco duro, o podemos meter un cdrw con el Config Magic grabado y arrancar la consola con el cdrw dentro.
Nos mostrará un video de introducción del Team Assembly y el led se pondrá a parpadear en naranja cuando se muestre el mensaje de que usemos el programa bajo nuestra responsabilidad. Pulsamos Start y nos mostrará una pantalla en la que aparece la información de la consola. Abajo del todo pone Current HDD Unlock Password y a su derecha el estado de bloqueo del Disco Duro, que será Locked.

Pulsamos Start y nos saldrá un menú, en el que seleccionaremos Unlock HDD.

Seleccionamos la opción con el botón A, y Config Magic desbloqueará nuestro disco duro en unos pocos segundos, al volver a la pantalla de configuración nos aparecerá el disco duro como no bloqueado.
Ya podemos apagar la consola y usar el disco duro.

la pagina donde esta es:  http://www.teknoconsolas.es/foro/mensaje195858.html

para deskargar el programa:  http://www.mediafire.com/?njxdu9b9mxhdbzc
